橫梁式貨架設計的基本常識和介紹
發布日期：2019-07-20 10:32 瀏覽次數：
橫梁式貨架設計的基本知識是什么？用什么公式計算橫梁架的設計？下面是對橫梁貨架設計的基本知識和橫梁貨架設計公式的總結。
根據客戶要求，我們?cè)O(shè)計了兩部分，一是配合層壓板解決散貨和小件的放置要求，另一部分是貨盤的直接放置，每層2個貨位，提高了貨物管理的效率，節省了空間。
在梁式貨架的設計中應該理解什么基本常識？

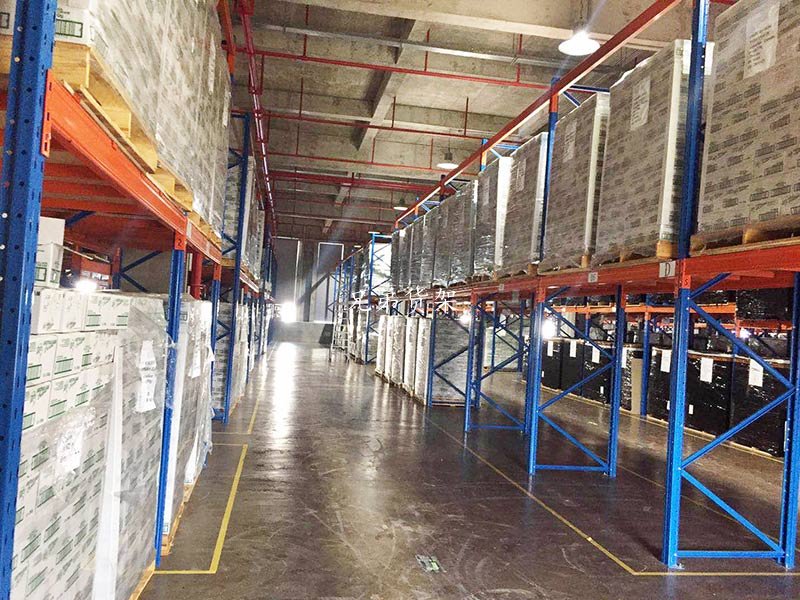

橫梁式貨架介紹：
（1）橫梁架長度設計：
（1）卡板的規格須予理解。如果貨物超過卡片板，則應計算多余尺寸。
（2）通常每層放置兩塊卡板，卡板與卡板之間的間隔為70-100MM（高架間距為100MM，較短的架子為70MM）。如果DA卡的長度很?。ɡ?00MM），請考慮在每層上放置三張卡。
（3）公式：L=卡片長度*2+（70-100）*3（間隔數）
（2）橫梁架寬度的設計：
（1）根據卡片寬度的實際大小計算。
（2）如果客戶需要額外的跨梁和鋪設鋼板、板和其他附件，貨架寬度可設計為與卡片寬度相同的尺寸。
（3）公式：d=卡寬-200 mm。
（3）梁式貨架高度設計：
（1）具體高度取決于客戶倉庫空間和叉車起升高度的因素。
（2）高度應為75毫米的整數倍數，如果不是，則為類似的數值。
（3）公式：H（層高）=貨物高度+ 100（間隔）+梁的高度（軸承重量不同，規格不同）。
（4）通道：根據叉車的性能（如工作通道、起重、裝載等），確定叉車通道。
（5）相關附件：柱、梁及其他附件。
（6）特別注意：卡板式，商品是否突出，貨架尺寸規格，層重，現場，防火等
